Un chalet autonome dans les Pyrenées pour les vacances

Ancizan (65, Hautes-Pyrénées)

Ce chalet, perché à 1500 m d'altitude dans les Hautes-Pyrénées, est totalement isolé du réseau électrique.

Le coût d'un raccordement au réseau électrique était trop élevé à cette altitude. Son propriétaire à donc fait appel à Solaris pour apporter l'électricité à son chalet.

L'objectif d'une telle installation est de fournir un approvisionnement électrique fiable et suffisant pour couvrir les besoins des occupants du chalet.

Pour connaître précisément les consommations, il convient de réaliser un bilan des consommations :

Bilan des consommations

Équipements Quantité Temps utilisation (h) Conso. (W) Total (Wh) Conso. journalière (Ah)

Éclairage 10 2 4 40 1,6

Ordinateur 1 1 91 91 3,8

Téléphones 2 2 10 40 1,6

Réfrigérateur 1 24 480 20

Micro-onde 1 0,166 800 132,8 5,5

Auto-cuiseur 1 1 800 800 33,3

Total 65,8

Pour obtenir la consommation journalière en Ah d'un équipement, il faut diviser la consommation en Wh par la tension du système.

Par exemple, pour le micro-onde cela donne :

0,166h x 800W = 132,8Wh

132,8Wh / 24V = 5,5 Ah

D'autres facteurs entrent également en compte pour dimensionner le système complet :

Lieu de l'installation

Inclinaison des panneaux solaires

Présence ou non d'un groupe électrogène de secours ?

Utilisation du courant en 12V ou 230V, ou les deux ?

...

Ce bilan des consommations permet d'établir le dimensionnement, c'est-à-dire le choix du matériel pour cette installation.

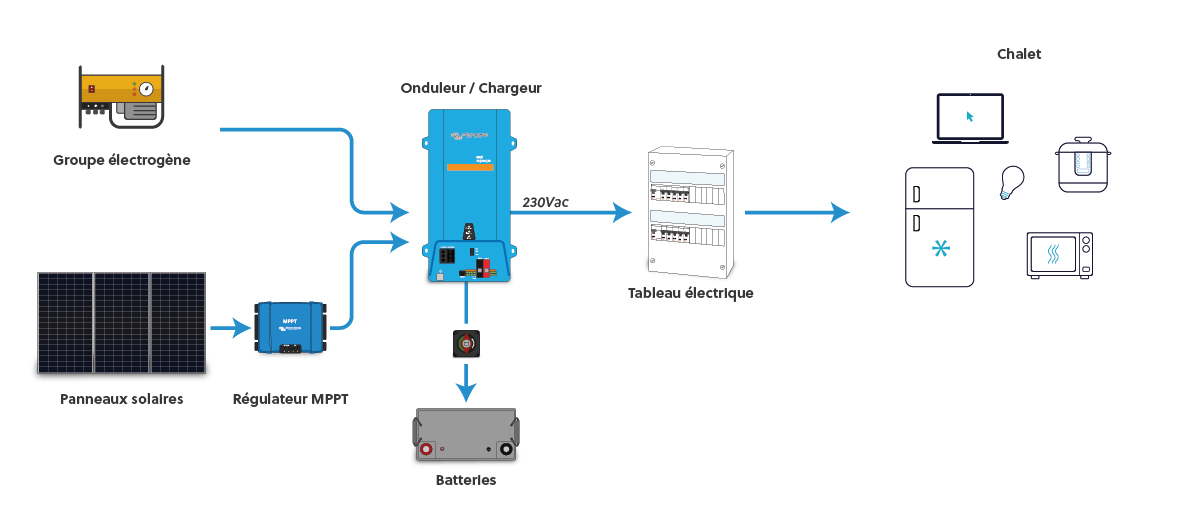

Voici les principaux éléments qui composent cette installation :

2 panneaux solaires 410W

1 régulateur MPPT 100/30

4 batteries GEL 200Ah

1 onduleur /chargeur Multiplus 24/1200

1 groupe électrogène SDMO 3000VA

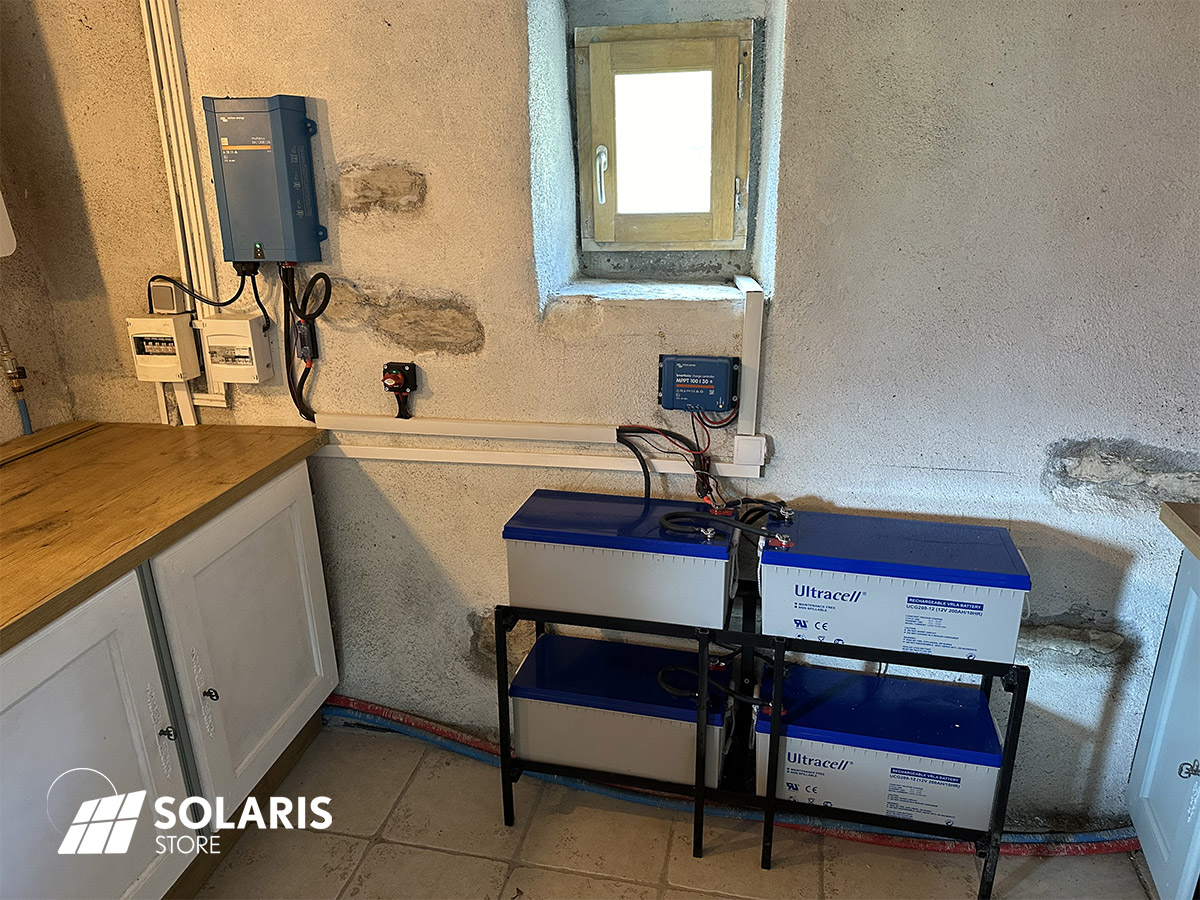

Les panneaux sont fixé sur la toiture bac acier du cabanon de jardin. Le reste du système est situé à l'intérieur du chalet.
