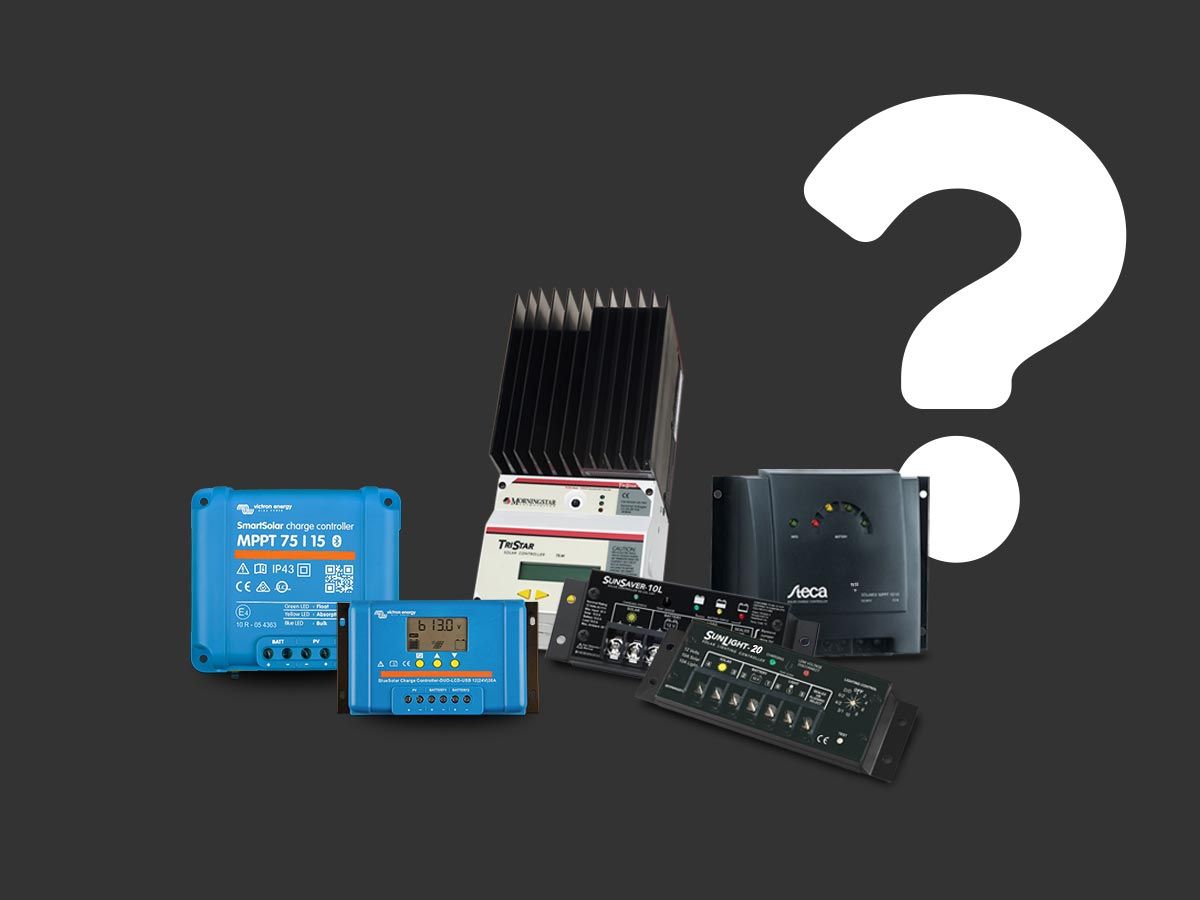

Choisir le bon régulateur solaire

Choix et compatibilité

Le régulateur de charge doit être compatible avec les panneaux solaires et la batterie.

1/ Pour la ou les batteries

Il suffit de connaitre la tension du parc complet, 12V, 24V, 36V ou 48V.

2/ Pour le ou les panneaux

Il y a plusieurs cas possibles. (pour plus d'informations sur les panneaux, rendez-vous sur la page d'installation des panneaux solaires).

Panneaux 36 cellules (12V) ou 72 cellules (24V) :

- Avec un régulateur classique type "PWM", la tension panneau doit être la même que celle de la batterie. Dans le cas d'une batterie 12V, on doit avoir un panneau 12V ou plusieurs mais branchés en parallèle pour ne pas modifier la tension. On ne pourra pas utiliser un panneau 24V ou deux panneaux 12V branchés en série qui donnerait du 24V.

- Avec un régulateur MPPT, la tension panneau doit être supérieure à celle de la batterie pour qu'il fonctionne correctement. 5V de plus pour démarrer la charge puis 1V une fois lancé.

Panneaux 54 / 60 cellules et autres :

- On pourra utiliser uniquement un régulateur MPPT car la tension panneau ne correspond pas à une tension batterie standard. On s'assurera toutefois d'avoir toujours une tension supérieure à celle de la batterie.

Type de régulateur	Avantages
Régulateur solaire PWM à LED Simple et peu coûteux, des diodes électroluminescentes (LED) renseignent sur l'état de charge des batteries. Il fonctionne avec des panneaux 12 ou 24V (36 ou 72 cellules).	Prix Simplicité
Régulateur solaire PWM avec écran LCD Plus évolué que l'affichage à LED, l'écran LCD permet d'afficher davantage d'informations sur l'état de l'installation : Puissance, tension, niveau de charge... Il fonctionne avec des panneaux 12 ou 24V (36 ou 72 cellules).	Informations détaillées Surveillance du système
Régulateur solaire MPPT Un régulateur de charge solaire MPPT modifie régulièrement la tension délivrée aux batteries en fonction de la tension de sortie des panneaux solaires. La technologie MPPT permet d'optimiser le rendement de l'installation en augmentant la production d'énergie. Ce type de régulateur est capable de gérer des tensions panneaux supérieures à la tension de la batterie.	Meilleur rendement Charge optimisée par temps couvert
Régulateur solaire PWM DUO Permet de charger deux batteries simultanément, une principale puis une auxiliaire comme sur un camping-car ou un bateau. Il peut servir pour charger 2 batteries d'âge ou de capacité différente.	Charge de 2 batteries différentes
Régulateur solaire PWM crépusculaire Ce régulateur est utilisé pour la gestion de l'éclairage. Il va détecter le début et la fin de journée pour permettre la programmation de sa sortie.	Gestion crépusculaire intégrée

3/ Régulateur MPPT

Il est limité en tension côté panneau solaire, 75V, 100V, 150V ou plus.
Pour savoir si le régulateur est compatible avec les panneaux qu'on cherchera à brancher en série pour obtenir la tension la plus élevée possible, on additionne les tensions à vide (Uoc) puis on ajoute un coefficient de 20% pour tenir compte de l'influence de la température ambiante.

Exemple : 2 Panneaux 250Wc avec une tension à vide de 38V chacun nous donne : 38(V) + 38(V) = 76(V) x 1.2 = 91.2V
Il faudra donc un régulateur qui supporte une tension en entrée de 100V.

A savoir
Concernant le courant du régulateur, une seule formule s'applique : P = U x I ("P" étant la puissance en Watt, "U" la tension en Volts et "I" le courant en A).
Exemple : 2 Panneaux 150Wc avec une batterie en 12V donne : 300(W) = 12(V) x I(A) >>> I = 300 / 12 = 25A
Il faudra donc un régulateur de 25A.

Pour bien choisir le modèle adapté à vos panneaux solaires, utiliser le Calculateur MPPT de VICTRON
