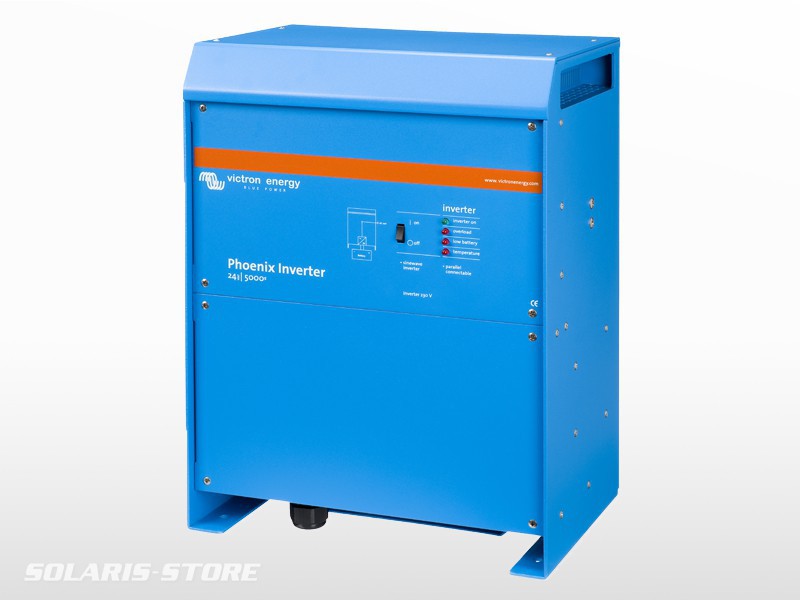

Phoenix Inverter 24/5000 230V VE.Bus Victron (24V / 5000VA)

Fonctionnement de l'onduleur VICTRON Phoenix C 5000VA 24V

  Conseil pratique
Protection côté batterie recommandée : Mega Fusible 400 A
Section de câble côté batterie recommandée : 95 mm²

SinusMax - Technologie avancée

Développée pour un usage professionnel, la gamme des convertisseurs Phoenix est parfaitement adaptée aux applications les plus diverses. Ces convertisseurs à sinusoïde pure et à haut rendement sont conçus sans concession aux performances. La technologie hybride HF apporte des caractéristiques exceptionnelles pour des dimensions compactes, un poids réduit, et assure une compatibilité totale quel que soit l'appareillage alimenté.

Caractéristiques techniques

Forte puissance instantanée

La technologie SinusMax permet des puissances instantanées très élevées, impossibles à atteindre avec la technologie conventionnelle à haute fréquence. Les convertisseurs Phoenix sont ainsi bien adaptés à l'alimentation d'appareils qui ont besoin d'un fort courant d'appel au démarrage, comme les compresseurs de réfrigération, les moteurs électriques et les équipements similaires.

1) Configuration possible en 60Hz et 240V

2) Charge non linéaire, facteur de crête 3:1

3) Relais programmable pour alarme générale, sous-tension CC ou signal de démarrage pour groupe électrogène (interface MK2 et logiciel VE.Configure nécessaires)

Rendement CA: 230V/4A

Rendement CC 4A jusqu'à 35VCC, 1A jusqu'à 60VCC

Puissance démultipliée grâce au fonctionnement en parallèle et en triphasé

Jusqu'à 6 convertisseurs peuvent fonctionner en parallèle pour obtenir plus de puissance en sortie. Par exemple, 6 unités 24/5000 fourniront 24kW / 30kVA de puissance nominale. il est également possible d'utiliser une configuration triphasée.

Transfert de charge sur une autre source CA : le commutateur automatique

Si une commutation de transfert automatique est requise, nous recommandons d'utiliser plutôt un chargeur-convertisseur MultiPlus. Ces appareils intègrent le commutateur et la fonction chargeur du Multiplus peut être désactivée. Le fonctionnement des ordinateurs et des autres équipements électroniques ne sera pas perturbé puisque le MultiPlus bénéficie d'un temps de transfert très rapide (inférieur à 20 millisecondes).

Interface ordinateur

Tous les modèles disposent d'un port RS-485. Tout ce dont vous avez besoin, pour un raccordement à votre PC, est notre interface MK2 (voir les accessoires). Cette interface prend en charge l'isolation galvanique entre le convertisseur et l'ordinateur, et assure la conversion RS-485 à RS-232. Un câble de conversion RS-232 / USB est également disponible. Grâce à notre logiciel VE.Configure, disponible gratuitement en téléchargement sur notre site web www.victronenergy.com, tous les paramètres des convertisseurs peuvent être personnalisés.
Il est donc possible de configurer la tension et la fréquence de sortie, les seuils de surtension et de sous-tension, et de programmer le relais. Par exemple, ce relais peut être utilisé pour signaler plusieurs conditions d'alarme ou pour démarrer un groupe électrogène.
Les convertisseurs peuvent être également raccordés à VE.Net, le nouveau réseau de contrôle d'énergie de Victron Energy, ou à d'autres systèmes informatisés de contrôle et de gestion.

Informations Fabricant

Dimensions du colis

Ressources

Applications

Application Victron Toolkit (Dimensionnement, LEDs et diagnostic)

---

Fiche technique

Fiche technique Inverter 1200VA - 5000VA

Fiche technique Inverter 3000VA 120V

---

Manuel utilisateur

Manuel utilisateur Inverter 3k 120V

Manuel utilisateur Inverter 3k 5k 230V

Manuel utilisateur VE.Bus parallel split- and three-phase systems

Manuel utilisateur VE.Bus Error Codes

---

Guide d\'installation rapide

Guide d\'installation rapide Inverter 24V 48V 5000VA 230Vac

Guide d\'installation rapide Inverter 12V 24V 48V 3000VA 230Vac

---

Schema de câblage

Schema de câblage Split Phase System Example

Schema de câblage AC + DC System for vehicles

Schema de câblage System example with Phoenix charger and Phoenix inverter

---

Choisir le bon onduleur

---

VE.Bus Smart Dongle - Surveiller et paramétrer son système

Configurer vos appareils Victron avec le logiciel VE Configure
