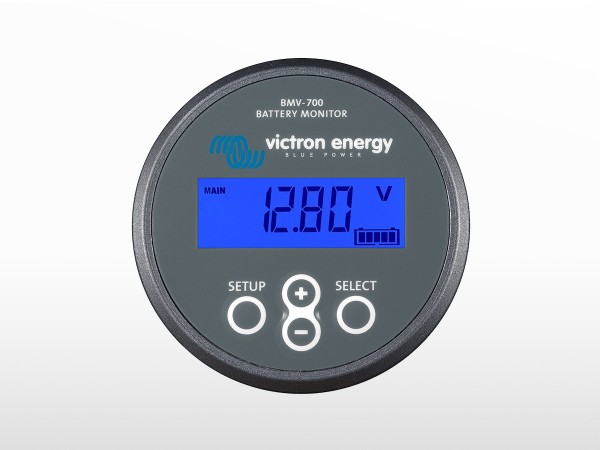

Indicateur / contrôleur de charge batterie BMV 700

L'accessoire indispensable dans un système solaire autonome !

La capacité restant de la batterie dépend des ampères-heures consommés, du courant de décharge, de la température et de l'ancienneté de la batterie. Pour tenir compte de toutes ces variables, des algorithmes logiciels complexes sont nécessaires.
En plus des options d'affichage de base, telles que la tension, le courant et les ampères-heures consommés, la série BMV-700 affiche également l'état de charge, l'autonomie restante et la consommation en Watt.

Installation très simple

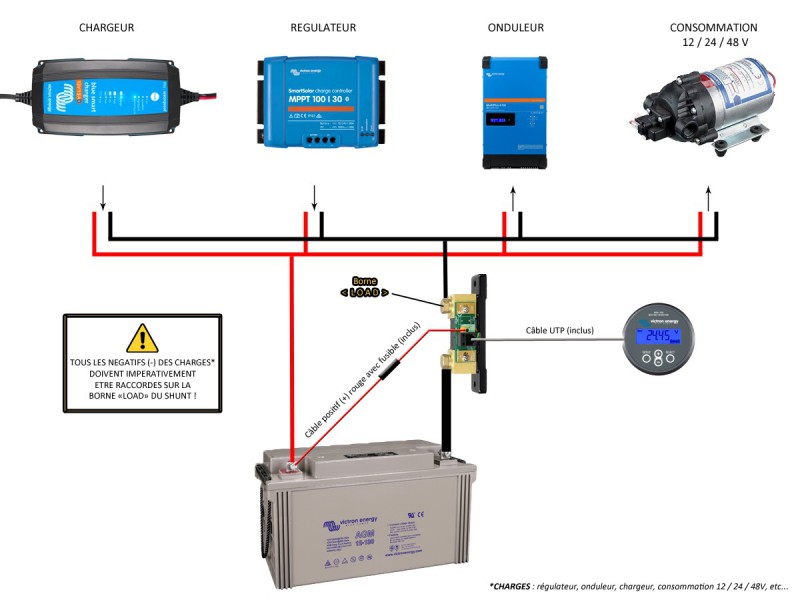

Toutes les connexions électriques se font par connexion rapide sur la carte de circuit imprimé (PCB) du shunt. Le shunt est raccordé au contrôleur avec un câble téléphonique standard RJ12. Inclus : câble RJ12 (10 m) et câble de batterie avec fusible (2 m). Aucun autre composant n'est nécessaire. Les autres pièces fournies sont un cadran pour un écran carré ou rond, une bague de fixation pour le montage arrière, et les vis nécessaires au montage avant.

Facile à programmer

Un menu d'installation rapide et un menu de configuration détaillé avec des textes déroulants aident l'utilisateur lors des différents paramétrages. Veuillez consulter le manuel pour de plus amples détails.

Fonctions standard

- Tension de batterie, courant, puissance, ampères-heures consommés et état de charge
- Autonomie restante selon consommation en cours
- Alarme visuelle et audible programmable :
- Relais programmable pour éteindre les charges non cruciales, ou pour démarrer un générateur le cas échéant.
- Un shunt de connexion rapide de 500 A et un kit de connexion
- Possibilité de shunt ayant une capacité de jusqu'à 10 000 A.
- Port de communication VE.Direct
- Enregistrement de nombreux évènements historiques pouvant être utilisés pour évaluer les modèles d'utilisation et l'état de la batterie.
- Large plage de tension d'alimentation : 9,5 – 95 V
- Résolution de mesures de courant élevé : 10 mA (0,01A)
- Consommation de courant faible : 2,9 Ah par mois (4 mA) @12 V et 2,2 Ah par mois (3mA) @ 24 V

Attention
Si vous souhaitez une sonde de température, il vous faudra l'indicateur de charge batterie BMV702 ou BMV712

Caractéristiques techniques

Plage de tension d'alimentation	6,5 - 95 VCC
Appel de courant, rétroéclairage off	< 4 mA
Plage de tension d'entrée, batterie auxiliaire	nc
Capacité de la batterie (Ah)	20 - 9999 Ah
Plage de température d'exploitation	- 20 à + 50 °C
Plage de mesures de la température	- 20 à + 50 °C
Port de communication VE.Direct	Oui
Relais	60 V / 1 A généralement ouvert (la fonction peut-être inversée)

Résolution et précision (avec un shunt de 500A)

Courant	+/- 0,01 A
Tension	+/- 0,01 V
Ampères-heures	+/- 0,1 Ah
Etat de charge (0 - 100%)	+/- 0,1 %
Time to go (Autonomie restante)	+/- 1 min
Température (0 - 50 °C)	nc
Précision de mesure du courant	+/- 0,4 %
Précision de mesure de la tension	+/- 0,3 %

Installation et dimensions

Installation	Montage par encastrement
Devant	Diamètre de 63 mm
Cadran avant	69 x 69 mm (2,7 x 2,7 pouces)
Diamètre du Corps	52 mm (2,0 pouces)
Profondeur corps	31 mm (1,2 pouce)
Connexion shunt	Vis M10

Normes

Sécurité: EN 60335-1
Emmission / Immunité: EN 55014-1 / EN 55014-2
Automobile: ECE R10-4 / EN 50498

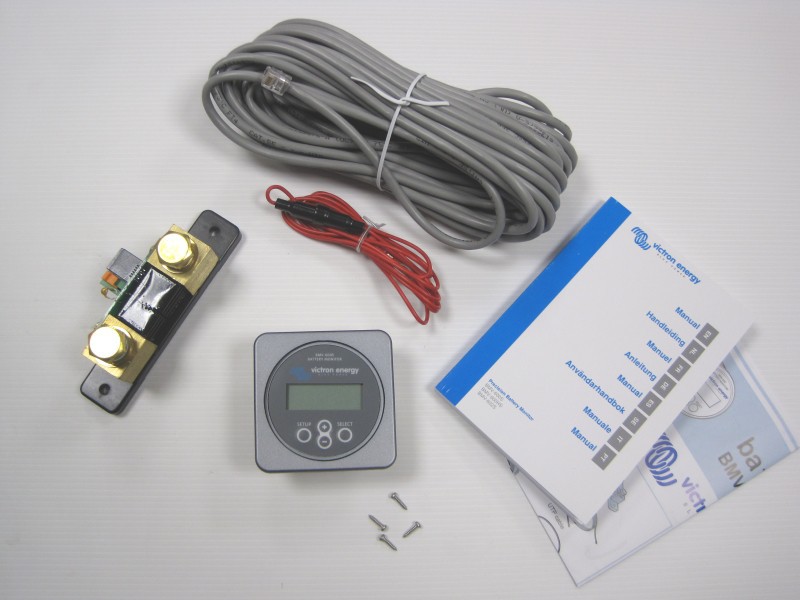

Accessoires fournis

- Shunt (fourni): 500 A / 50 mV
- Câbles (fournis): 10 mètres de câble UTP avec connecteurs RJ12 avec fil d'alimentation à fusible pour une connexion "+"

Accessoires en option

Seulement compatible avec le BMV702 : Sonde de température: Ass000100000 (en option)
Shunt de 1000 A / 50 mV et 2000 A / 50 mV (en option)
la carte de circuit imprimé PCB, à connexion rapide sur le shunt standard de 500 A / 50 mV
peut également être installée sur ces shunts.

Shunt accessoire indicateur de charge BMV 700

Color Control (en option)
Caché derrière les boutons et l'écran couleur, le puissant ordinateur Linux rassemble les données provenant de tout équipement Victron et il les affiche à l'écran. En plus de communiquer avec l'équipement Victron, le Color Control communique à travers NMEA2000, Ethernet et USB. Les données peuvent être enregistrées et analysées sur le Portail VRM. Des apps iPhone et Androïd sont disponibles pour la surveillance et le contrôle. https://vrm.victronenergy.com/

Color Control Victron connexion_4_bmv_color_control_victron.jp

Au maximum, quatre BMV peuvent être connectés directement au Color Control. Davantage de BMV peuvent être connectés à un Hub USB pour un contrôle central.
Battery Balancer (BMS012201000) (en option)
Le Battery Balancer égalise l'état de charge de deux batteries de 12 V raccordées en série, ou de plusieurs files de batteries connectées en série, ces files étant elles-mêmes raccordées en parallèles. Si la tension de charge d'un système de batteries de 24 V s'élève à plus de 27 V, le Battery Balancer s'allumera et comparera la tension sur les deux batteries connectées en série. Le Battery Balancer extraira de la batterie (ou des batteries raccordées en parallèle), ayant la tension la plus élevée, un courant de jusqu'à 1 A. La différence de courant de charge qui en résulte garantira que toutes les batteries convergeront vers le même état de charge. Le cas échéant, plusieurs équilibreurs peuvent être installés en parallèle. Un banc de batteries de 48 V peut être équilibré avec trois Battery Balancers.

Battery Balancer (BMS012201000)

Informations Fabricant

Référence Victron	BAM010700000
Nomenclature Victron	Série BMV-700
Code EAN	8719076020066

Dimensions du colis

Largeur	21 cm
Hauteur	6.5 cm
Profondeur	21 cm
Poids	1.067 kg
