Aménagement d'un camion Opel Movano, isolation écologique et panneau solaire
PartagerFrance
Deux mois de libres, une envie de bricoler et le projet était né : aménager un vieux fourgon et partir pour un tour de Corse en guise de crash-test. Le tout avec un budget modéré et une bonne dose de motivation.
Le fourgon n’avait jusque là transporté que des moutons et des bottes de foin : un Opel Movano du cru de 2.6m de haut par 5.5m de long. Un gros morceau avec un petit moteur de 90ch, à alourdir le moins possible.
Après quelques réflexions, il sera simple et le plus confortable possible : un grand lit convertible en table de salon, une cuisine avec évier et frigo (grand luxe), une table extérieure, une douche solaire extérieure et surtout une autonomie électrique sans faille. Le but était de ne pas installer de raccordement électrique pour la recharge des batteries auxiliaires, ce qui signifie ne jamais se soucier d’avoir à se brancher quelque part pour recharger ses batteries !
L’installation solaire me permet non seulement d’alimenter les équipements du fourgon mais aussi de parer à toute éventualité (visseuse, ventilateur, pompe…). Malgré une utilisation régulière d’équipements électroniques (y compris PC), je n’ai jamais été à court de jus ! Le régulateur de charge me permet de suivre ma consommation/production en direct et sur plusieurs jours directement sur mon portable, très pratique pour comprendre le comportement de l’installation et l’apprivoiser.
Quentin M.
![chargement](https://www.solaris-store.com/images/icons/ratio/16-9.png)
Matériel solaire utilisé pour ce projet
![Onduleur VICTRON Phoenix 12/375 VE.Direct SCHUKO | 12V / 375VA](https://www.solaris-store.com/5362-thickbox/onduleur-victron-phoenix-12-375va-vedirect-schucko.jpg)

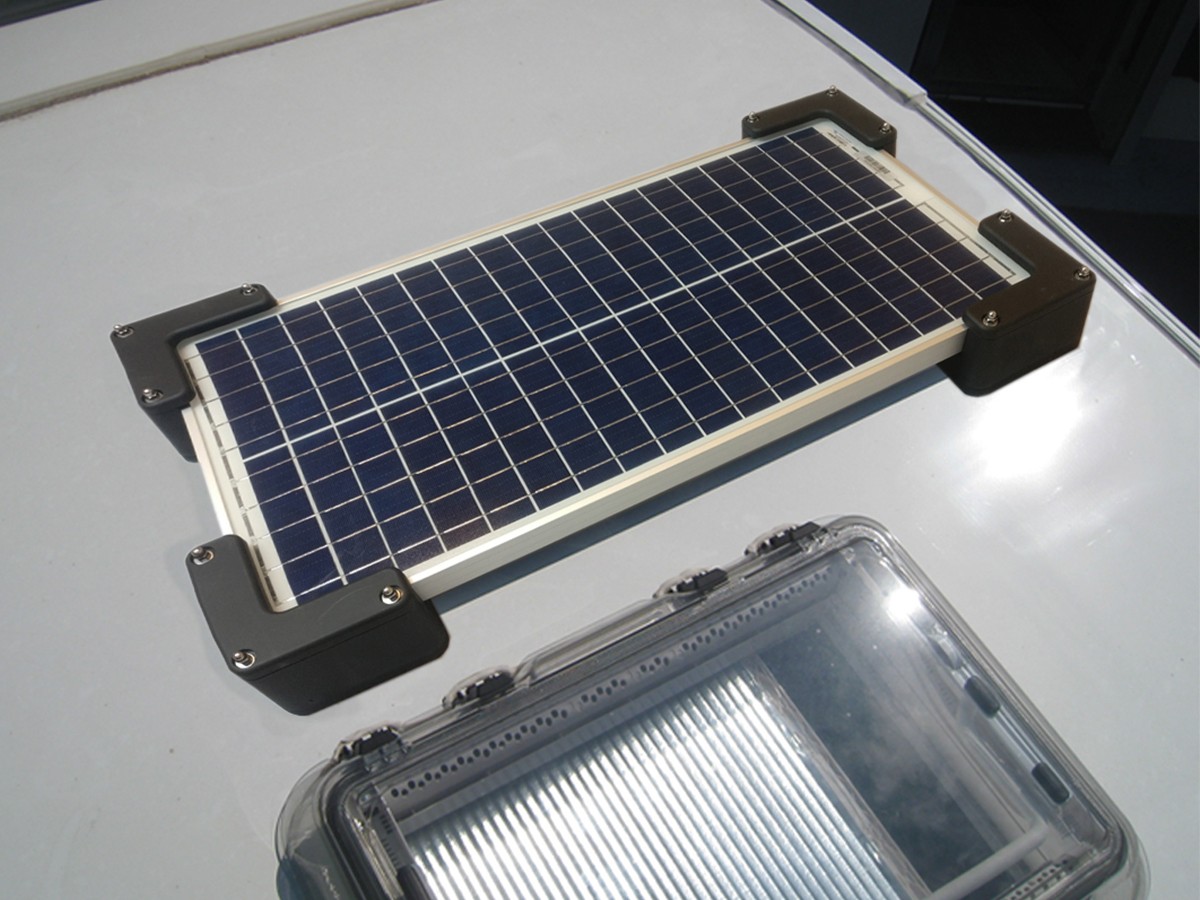

![Fixation panneau camping-car UNIFIX1.C30 (colle + dégraissant) | Cadre 30mm](https://www.solaris-store.com/10706-thickbox/fixation-camping-car-panneau-solaire-cadre-30mm-unifix-1c30.jpg)

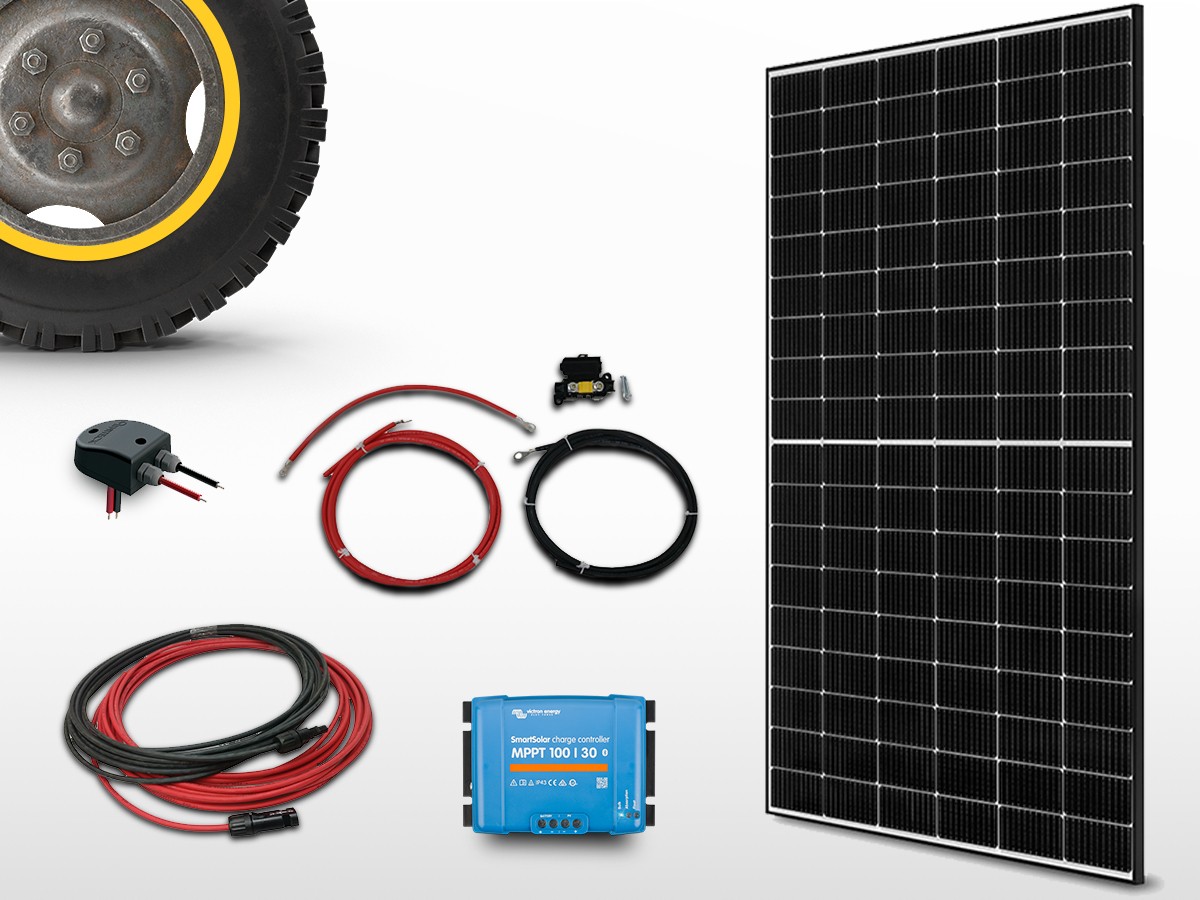

![Kit panneau solaire Camping-car MPPT monocristallin 410W | 12V / 24V](https://www.solaris-store.com/72912-thickbox/kit-panneau-solaire-camping-car-mppt-monocristallin-405w-12v-24v.jpg)
Avant de commencer, il a fallu commander l’isolation : deux fines couches de liège projeté, juste assez pour éviter à coup sûr la condensation et réduire le bruit extérieur sans se ruiner ; 40mm de fibre de bois pour le gros de l’isolation, efficace, biosourcé et bon marché ; un sac de laine de mouton pour combler les nombreux interstices du fourgon. Enfin, pour enrober le tout du lambris de pin brut, léger et objectivement très beau non ?
Le gros plus du projet repose sur l’installation électrique. Avec les conseils avisés de Solaris, j’ai opté pour un panneau 325Wc afin d’utiliser au maximum la surface disponible.
Pour une excellente autonomie, l’installation dispose de deux batteries auxiliaires de 80Ah en plus des 100Ah de la batterie moteur, l’ensemble est raccordé à la fois au panneau solaire et à l’alternateur.
Un circuit 12V me permet de brancher des appareils spécialisés consommant peu comme le frigo et la pompe immergée, ce qui me laisse beaucoup d’énergie pour le circuit 230V via l’onduleur.
J’ai particulièrement apprécié la préparation du matériel par Solaris, grâce à qui le raccordement était très simple. Les conseils en matière de protection électrique m’ont également épargné des erreurs de débutant. Bref, la partie électrique du chantier est celle que j’ai préféré.
Les étapes du chantier
1 Démontage de l'ancien aménagement
![L'Opel Movano, Ready To Pimp !](images/projets/4946/1-achat-vieux-camion-opel-movano.jpg)
L'Opel Movano, Ready To Pimp !
![Démontage des anciens habillages bois](images/projets/4946/1-demontage-camion.jpg)
Démontage des anciens habillages bois
![L'arrière du camion est entièrement vidée](images/projets/4946/1-camion-plateau-vide.jpg)
L'arrière du camion est entièrement vidée
2 Nettoyage & traitement anti-rouille
![Nettoyage de fond en comble](images/projets/4946/2-nettoyage-complet-camion.jpg)
Nettoyage de fond en comble
![Dégraissage de la tôle](images/projets/4946/2-degraissage-tole-camion.jpg)
Dégraissage de la tôle
![Reprise des zones abîmées à la peinture anti-rouille](images/projets/4946/2-peinture-anti-rouille-coffre.jpg)
Reprise des zones abîmées à la peinture anti-rouille
3 Pose du lanterneau
![Découpage du toit du camion](images/projets/4946/3-decoupe-lanterneau.jpg)
Découpage du toit du camion
![Pose et étanchéité du lanterneau](images/projets/4946/4-pose-lanterneau.jpg)
Pose et étanchéité du lanterneau
![La fenêtre est maintenue en pression depuis l'intérieur du camion<](images/projets/4946/5-etancheite-fenetre-toit-camion.jpg)
La fenêtre est maintenue en pression depuis l'intérieur du camion
4 Réception du kit solaire
![Le kit solaire est livré sur palette](images/projets/4946/6-reception-palette-kit-panneau-solaire.jpg)
Le kit solaire est livré sur palette
![La palette comprend tout le nécessaire, les câbles ont été découpés sur mesure et sertis en atelier](images/projets/4946/7-unboxing-kit-solaire-comping-car.jpg)
La palette comprend tout le nécessaire, les câbles ont été découpés sur mesure et sertis en atelier.
![Le panneau solaire a voyagé dans une ossature bois, à la verticale, pour éviter les chocs](images/projets/4946/8-emballage-anti-choc-du-panneau-solaire.jpg)
Le panneau solaire a voyagé dans une ossature bois, à la verticale, pour éviter les chocs.
5 Installation du panneau solaire sur le toit du camion
![Pose du panneau à blanc sur le toit](images/projets/4946/9-pose-a-blanc-du-panneau-solaire.jpg)
Pose du panneau à blanc sur le toit
![Repérage des points ancrages en toiture](images/projets/4946/10-reperage-angle-panneau-camping-car.jpg)
Repérage des points ancrages en toiture
![Collage des angles de fixation du panneau solaire](images/projets/4946/11-collage-angle-panneau-toit-camping-car.jpg)
Collage des angles de fixation du panneau solaire
![Perçage du toit pour raccorder le panneau solaire](images/projets/4946/12-percage-toit-cable-panneau.jpg)
Perçage du toit pour raccorder le panneau solaire
![Collage du passage de toit](images/projets/4946/13-colle-passage-de-toit-camion.jpg)
Collage du passage de toit
![Fixation du panneau solaire SUNPOWER 325Wc](images/projets/4946/14-panneau-fixe-sur-le-toit-du-camion.jpg)
Fixation du panneau solaire SUNPOWER 325Wc
6 Projection de liège à l'arrière du camion
Léger et naturel, la projection de liège a l'avantage de recouvrir toutes les aspérités de la tôle du camion pour rompre les ponts thermiques, éviter la condensation et isolé phoniquement l'habitacle (effet feutré).
![Projection d'une première couche de liège](images/projets/4946/15-isolation-liege-projete-camion-1ere-couche.jpg)
Projection d'une première couche de liège
![Projection d'une seconde couche de liège](images/projets/4946/16-liege-projete-isolation-camion.jpg)
Projection d'une seconde couche de liège
![Lavage et finition du liège projeté](images/projets/4946/17-lavage-et-finition-liege-camion.jpg)
Lavage et finition du liège projeté
7 Isolation du sol et pose du plancher bois
![Pose de panneaux 40mm de polystyrène pour isoler le sol du camion](images/projets/4946/18-isolation-sol-camion-polystyrene.jpg)
Pose de panneaux 40mm de polystyrène pour isoler le sol du camion
![L'isolant recouvre toute la surface au sol](images/projets/4946/19-isolant-sol-camping-car.jpg)
L'isolant recouvre toute la surface au sol du camping-car
![Pose du plancher bois](images/projets/4946/20-plancher-bois-isole-van.jpg)
Pose du plancher bois
8 Passage des câbles & installation du kit solaire
L'installation solaire comporte un régulateur MPPT pour gérer la charge de la batterie et un onduleur Victron Phoenix pour transformer le 12V des panneaux en 230V.
![Schéma électrique de l'installation solaire](images/projets/4946/0-schema-electrique-kit-panneau-solaire-camion.png)
Schéma électrique de l'installation solaire
![Raccordement de la batterie du véhicule à l'installation](images/projets/4946/21-raccordement-batterie-auxiliaire.jpg)
Raccordement de la batterie du véhicule à l'installation
![Raccordement des panneaux solaires](images/projets/4946/22-passage-de-toit-cable-panneau.jpg)
Raccordement des panneaux solaires
![Câblage de l'installation en 12V et en 230V](images/projets/4946/23-cablage-installation-solaire-12v-230v.jpg)
Câblage du 12V, puis du 230V
![Test avant câblage](images/projets/4946/25-test-avant-cablage.jpg)
Test avant câblage
![Câblage de l'installation solaire](images/projets/4946/26-cablage-installation-solaire-camping-car.jpg)
Câblage de l'installation solaire
9 Isolation écologique des parois latérales et du toit
L'isolation du fourgon est assurée grâce différents matériaux écologiques : liège projeté, laine de bois & laine de mouton pour les interstices.
La pose du frein vapeur se fait ensuite, comme dans une maison, il doit être posé côté "habitacle" pour être efficace. Ce dernier limite les fuites d'air chaud de l'habitacle en hiver et empêche le phénomène de condensation entre la zone chaude et la zone froide qui pourrait dégrader l'isolant.
![Isolation latérale du fourgon en laine de bois, les interstices sont remplis de laine de mouton en vrac](images/projets/4946/30-isolation-van-ouate-celullose-fibre-de-bois.jpg)
Isolation latérale du fourgon en laine de bois, les interstices sont remplis de laine de mouton en vrac
![Ossature bois isolant camion](images/projets/4946/31-ossature-bois-isolant-camion.jpg)
Une ossature bois est montée pour placer l'isolant, puis poser l’habillage en lambris et les meubles
![Frein Vapeur Isolation Fourgon Ecologique](images/projets/4946/32-frein-vapeur-isolation-fourgon-ecologique.jpg)
Une fois l'isolant en place, le frein vapeur Intello® est agrafé à l'ossature bois avant de visser les panneaux contreplaqués
![Montage de l'ossature bois pour isoler le toit](images/projets/4946/33-ossature-bois-isolation-toit-van.jpg)
Montage de l'ossature bois pour isoler le toit
![Isolation en panneau de laine de bois entre les tasseaux](images/projets/4946/34-panneau-fibre-bois-toit-van.jpg)
Isolation en panneau de laine de bois entre les tasseaux
![Recouvrement de l'isolant par le frein vapeur](images/projets/4946/35-pare-vapeur-camping-car.jpg)
Recouvrement de l'isolant par le frein vapeur
10 Aménagement intérieur & finitions
![Habillage des portes](images/projets/4946/36-habillage-des-portes.jpg)
Habillage des portes
![Création d'une structure de rangement centrale](images/projets/4946/37-structure-bois-interieur.jpg)
Création d'une structure de rangement centrale
![Fabrication d'une table coulissante sur mesure](images/projets/4946/38-table-coulissante-camping-car.jpg)
Fabrication d'une table coulissante sur mesure
![Electricité, plomberie... installation de la pompe à eau](images/projets/4946/40-camion-amenage-en-autoconstruction.jpg)
Electricité, plomberie... installation de la pompe à eau
![L'installation solaire fonctionne](images/projets/4946/41-amenagement-camion-opel-movano-solaire.jpg)
L'installation solaire fonctionne, les batteries se rechargent correctement
![Un coffre bois permet de protéger l'installation électrique](images/projets/4946/40-finition-interieur-bois.jpg)
Un coffre bois permet de protéger l'installation électrique
Le chantier est terminé, premier Road Trip : la Corse !
![Halte au camping](images/projets/4946/50-camion-solaire-amenage-camping.jpg)
![Le café](images/projets/4946/51-road-trip-camion-opel-corse.jpg)
![Coucher de soleil](images/projets/4946/52-coucher-de-soleil-vanlife.jpg)
Le soleil nous éclaire de jour... et de nuit grâce aux batteries !
