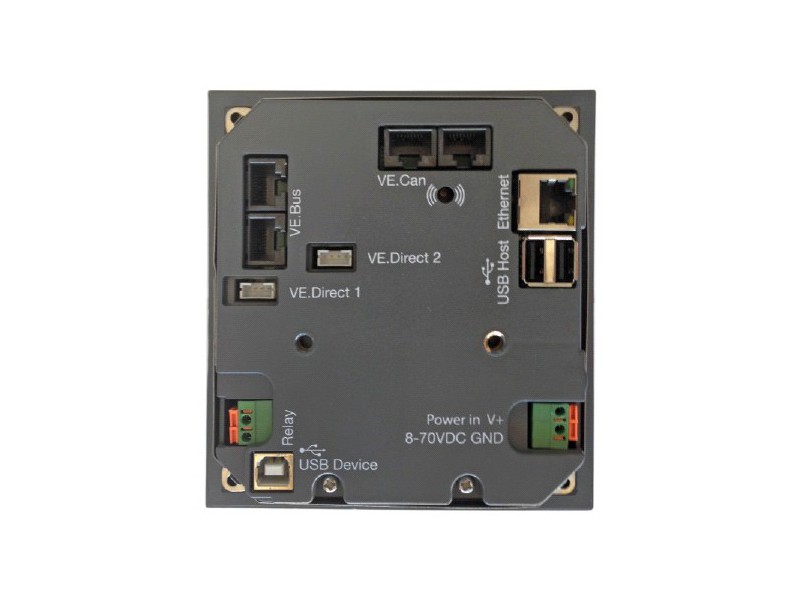

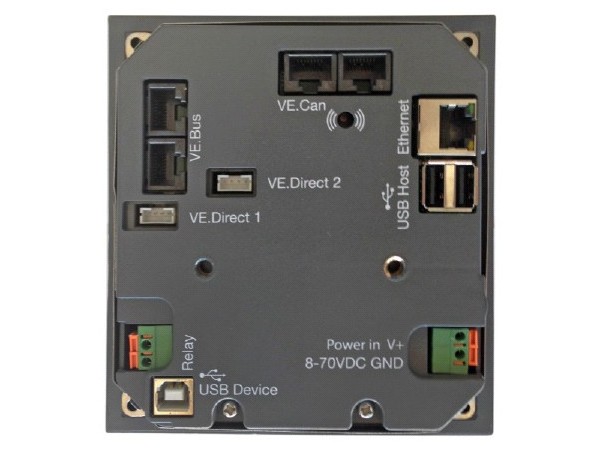

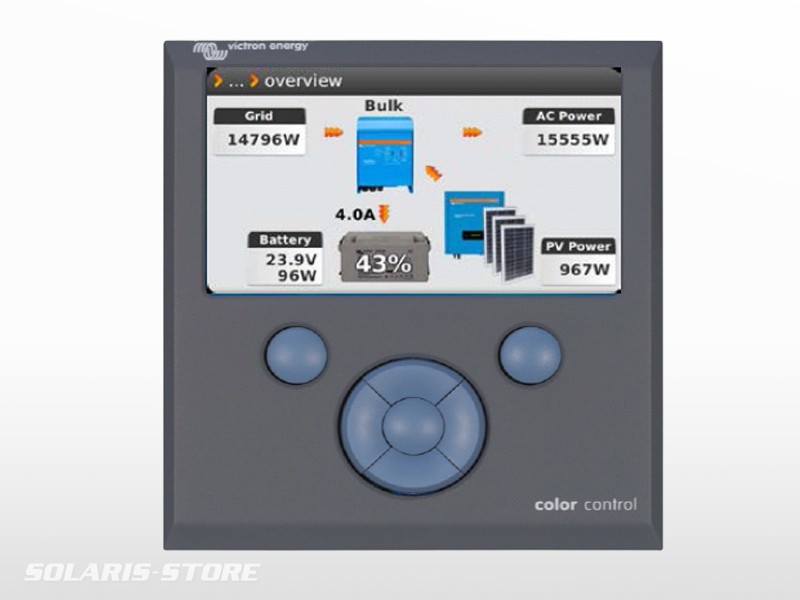

Ecran de contrôle Color Control GX Victron

Firmware version v1.13

Cet écran de contrôle permet un contrôle intuitif et un suivi de tous les produits qui y sont connectés. la liste des produits Victron qui peuvent être connectés est sans fin: onduleurs, Multis, Quattro, toutes les derniers MPPT, BMV-600, BMV-700, Lynx Ion et même plus.

VRM portail en ligne

Outre le suivi et le contrôle des produits sur le Color Control GX, l'information est également transmise au site de surveillance à distance gratuit: le portail en ligne VRM. Pour avoir une idée du portail VRM en ligne, visitez le site Victron https://vrm.victronenergy.com/, et essayer la démo.

Futures fonctionnalités

Le Color Control offre des possibilités infinies, il ya donc de nombreuses fonctionnalités qui ne sont pas encore disponibles. Les fonctions marquées «a venir» seront disponibles plus tard, avec une mise à jour du firmware. Ces mises à jour sont gratuites, comme avec tous les produits Victron. L'écran de contrôle GX se met à jour automatiquement, tant qu'il est connecté à Internet. Une mise à jour manuelle peut-être faite avec une clé USB ou une carte microSD.
Il y a plusieurs langues disponibles: anglais, chinois, allemand, italien, espagnol, français, suédois et néerlandais.

Liste des produits pris en charge

- Multis, y compris split-phase et des systèmes triphasés. Surveillance et de contrôle (on / off et limiteur de courant). La modification des paramètres multi n'est pas encore disponible.
- Quattro, y compris split-phase et des systèmes triphasés. Mêmes limitations que Multis, et certains caractéristiques Quattro, comme "voir quelle entrée est actuellement active", ne sont pas encore disponibles.
- BlueSolar MPPT 150/70 et 150/85. La production d'énergie solaire actuelle est visible sur la vue d'ensemble de l'écran, et tous les paramètres sont enregistrés sur le portail en ligne VRM. Notez que l'Application VRM a un bon aperçu montrant les données du BlueSolar MPPT 150/70. Lorsque plusieurs BlueSolar MPPT avec VE.Can sont utilisés en parallèle, le Color Control GX affiche toutes les informations.
- Le BMV-600 peut être connecté aux ports VE.Direct sur ​​l'écran de contrôle. Il faut utiliser le VE.Direct câble BMV60xS pour cela.
- Le BMV-700 peut être connecté directement aux ports VE.Direct sur ​​l'écran de contrôle. Il faut utiliser le câble VE.Direct pour cela.
- BlueSolar MPPT avec un port VE.Direct (70/15, 75/15, 100/15, 100/30, 75/50, 100/50, 150/35) peut être connecté à des ports sur l'écran de contrôle VE.Direct GX. Plusieurs liaisons sont possibles. Ils apparaissent tous comme un chargeur solaire séparé dans la liste des périphériques.
- Un GPS USB peut être connectée au port USB. L'emplacement et la vitesse seront visibles sur l'écran, et les données seront envoyées au portail VRM à des fins de suivi. La carte affiche sur le VRM la dernière position. La mise en œuvre du dispositifs de rayonnages les plus avancés sur le Portail VRM est prévu en 2014.
- Lynx Ion BMS
- Lynx Shunt VE.Can

Notez qu'il n'y a plus d'options pour les produits qui utilisent les ports VE.Direct, comme le BMV et les petits MPPT. Ils peuvent également être connectés via USB, utile lorsque plus de deux produits doivent être raccorder. Utilisez un concentrateur USB hors-the-shelf, et la VE.Direct à l'interface USB, ASS030530000.

Notes pour les utilisateurs de VGR2 et VER existants

- Face à la Victron Global Remote 2 (VGR2) et Victron Ethernet à distance (VER), le Color Control GX enregistre toutes les données localement pendant les interruptions du réseau. Dès que la connexion au portail en ligne VRM est restaurée, elle enverra automatiquement toutes les données anciennes sur le portail. Les données peuvent ensuite être analysées sur https://vrm.victronenergy.com. Cette fonctionnalité de stockage local peut être utile pour le diagnostique et la résolution de problèmes.
- VEConfigure à distance n'est pas encore pris en charge par l'écran de contrôle GX. Cette fonctionnalité est prévue en 2014. Ce sera encore mieux que la NVA et VGR2: Les assistants et leurs paramètres pourront être modifiés.
- Le site local, présent sur la NVA, n'est pas encore supporté.
- Le contrôle GX couleur n'a pas de modem GPRS interne: vous ne pouvez pas insérer une carte SIM dans l'écran de contrôle GX. Vous pouvez utiliser un GPRS off-the-shelf ou routeur 3G à la place.

Color Control GX

Tension d'alimentation
9 – 70 VDC
Tension du courant 12 VDC 24 VDC 48 VDC
Eteint 0 mA 0 mA 0 mA
Ecran éteint  140 mA tbm tbm
Affichage à intensité minimum  160 mA tbm tbm
Affichage à intensité maximale 245 mA tbm tbm
Contact libre de potentiel 3 A / 30 VDC / 250 VAC (normalement ouvert)
Données de communication
VE.Direct
2 ports VE.Direct séparés - isolés
VE.Can 2 prises parallèles RJ45 - isolées
VE.Bus 2 prises parallèles RJ45 - isolées
USB 2 ports USB - pas isolés
Ethernet Raccord de 10/100 / 1000MB RJ45 - isolé sauf écran
Autres
Dimensions extérieures (H x L x P)  130 x 120 x 40 mm
Température de fonctionnement  -20 à +50 °C

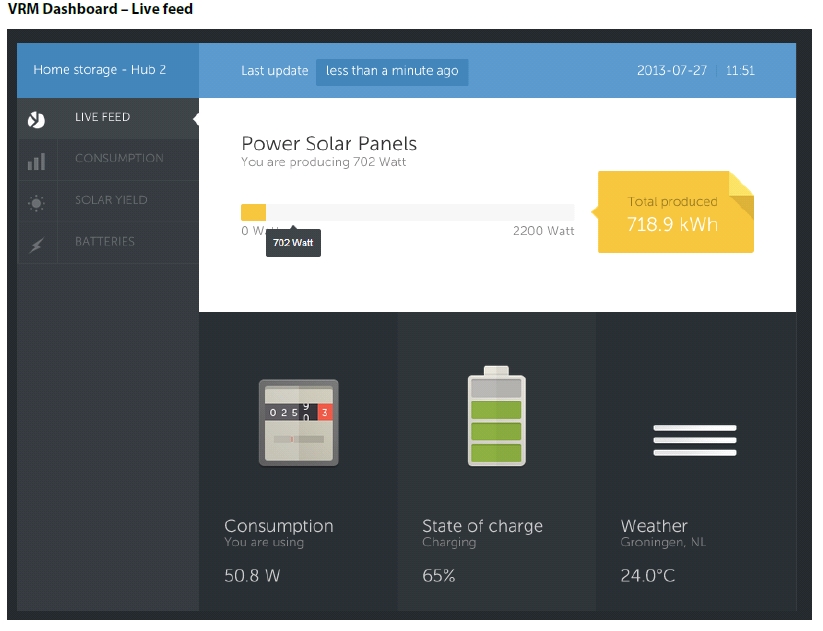

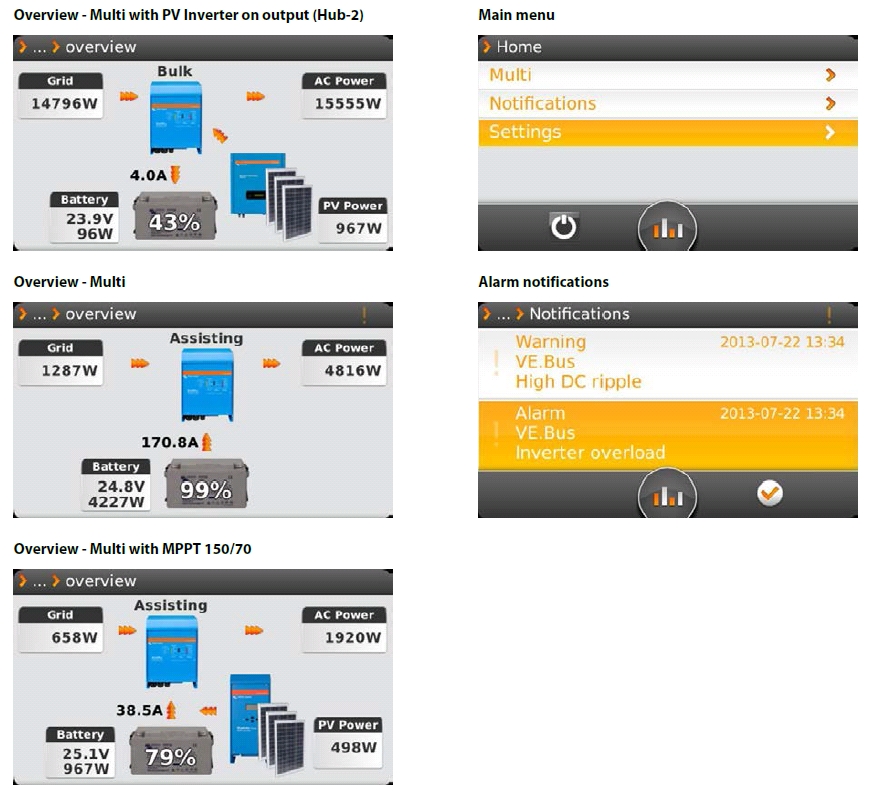

Affichage color control GXVRM Dashboard

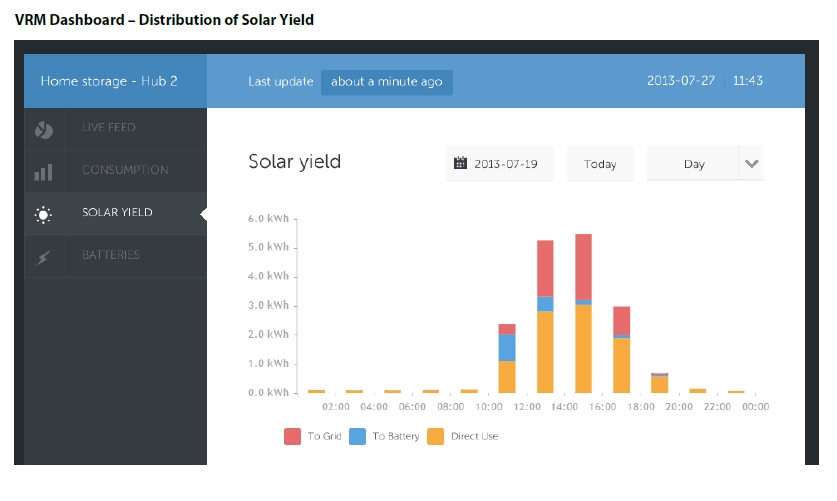

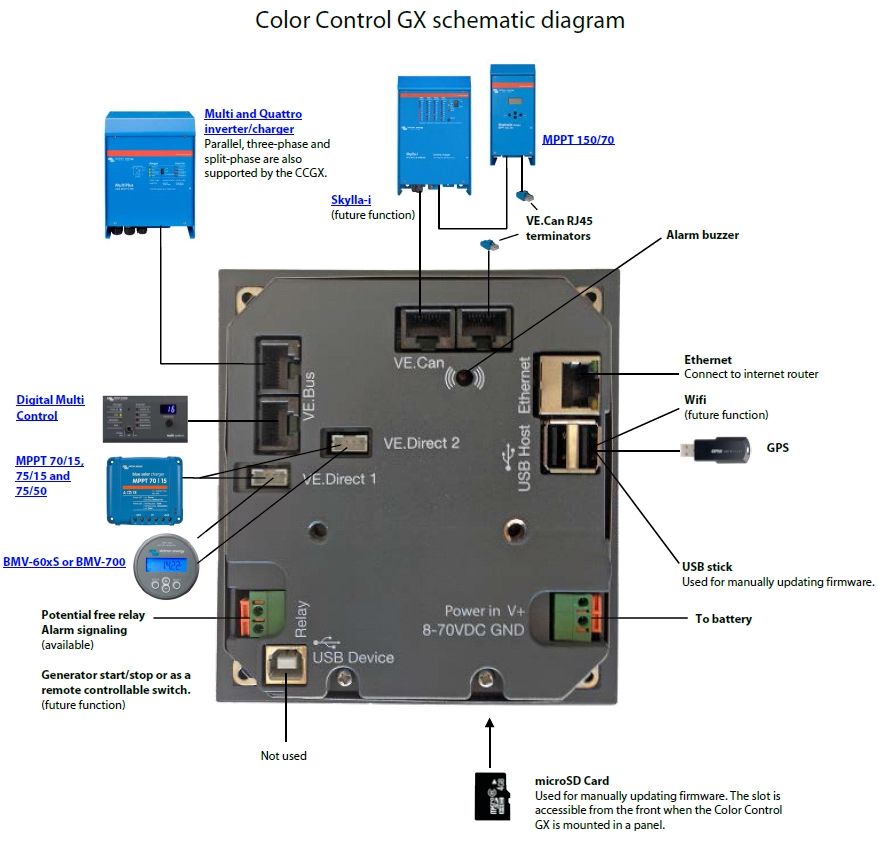

Schéma Color Control GXDashboard distribution of solar yield




Informations Fabricant

Référence VictronBPP010300100R
Nomenclature VictronColor Control GX
Code EAN8719076038344

Dimensions du colis

Largeur16.2 cm
Hauteur19.5 cm
Profondeur5.3 cm
Poids0.425 kg
